產品說明
本產品為一般用途保護用熔斷體，具有全范圍分斷能力，適用于低壓成套設備、器件的過載及短路保護。
熔斷體
額定電壓 Un
AC500V，AC690V，DC440V；
額定電流 In
40A、50A、63A、80A、100A、125A、160A 、200A、224A、225A、250A
額定分斷能力
120kA / AC500V
100kA / DC440V
50kA / AC690V
80kA / AC690V（40A、50A、63A、80A、100A、125A、160A 、200A、224A）
分斷范圍和使用類別
gG
認證標志
CCC、CE、TUV
適于行業
電力、通訊
熔斷體支持件
DN56310、DN56311、DN56312、DN56315
包裝信息
包裝類型
箱裝
包裝數量
3 只/ 54 只
包裝尺寸
44.50cm*33.50cm*23.00cm
適用條件
環境
1)溫度范圍工作溫度范圍：-5℃~+40℃
2)工作濕度范圍：≤50%（40℃時），≤90%（20℃時）。
3)海拔高度：≤2000m。
安裝
刀型觸頭熔斷體，需配套底座安裝。
存儲
熔斷體在儲存時，應防止雨雪的侵蝕，存放在空氣流通，空氣相對濕度（25℃時）不大于90％，溫度不高于40℃及不低于-30℃的倉庫中。
維護
1)定期清掃灰塵，檢查接觸點接觸情況。
2)維護檢查時，要按安全規程要求，切斷電源，不允許帶電取下熔斷體。
產品優勢
該系列熔斷器具有 2 A 至 1600 A的額定電流，提供出色的性能和可靠性。
該系列熔斷器采用單指示設計，通過與微動開關實現遠程提供熔斷器狀態。
該系列熔斷器完全符合 GB/T 13539.2 和 IEC 60269-2 標準
該系列熔斷器已獲得 萊茵TüV 認證，并符合 EN 60269 標準。
尺寸圖

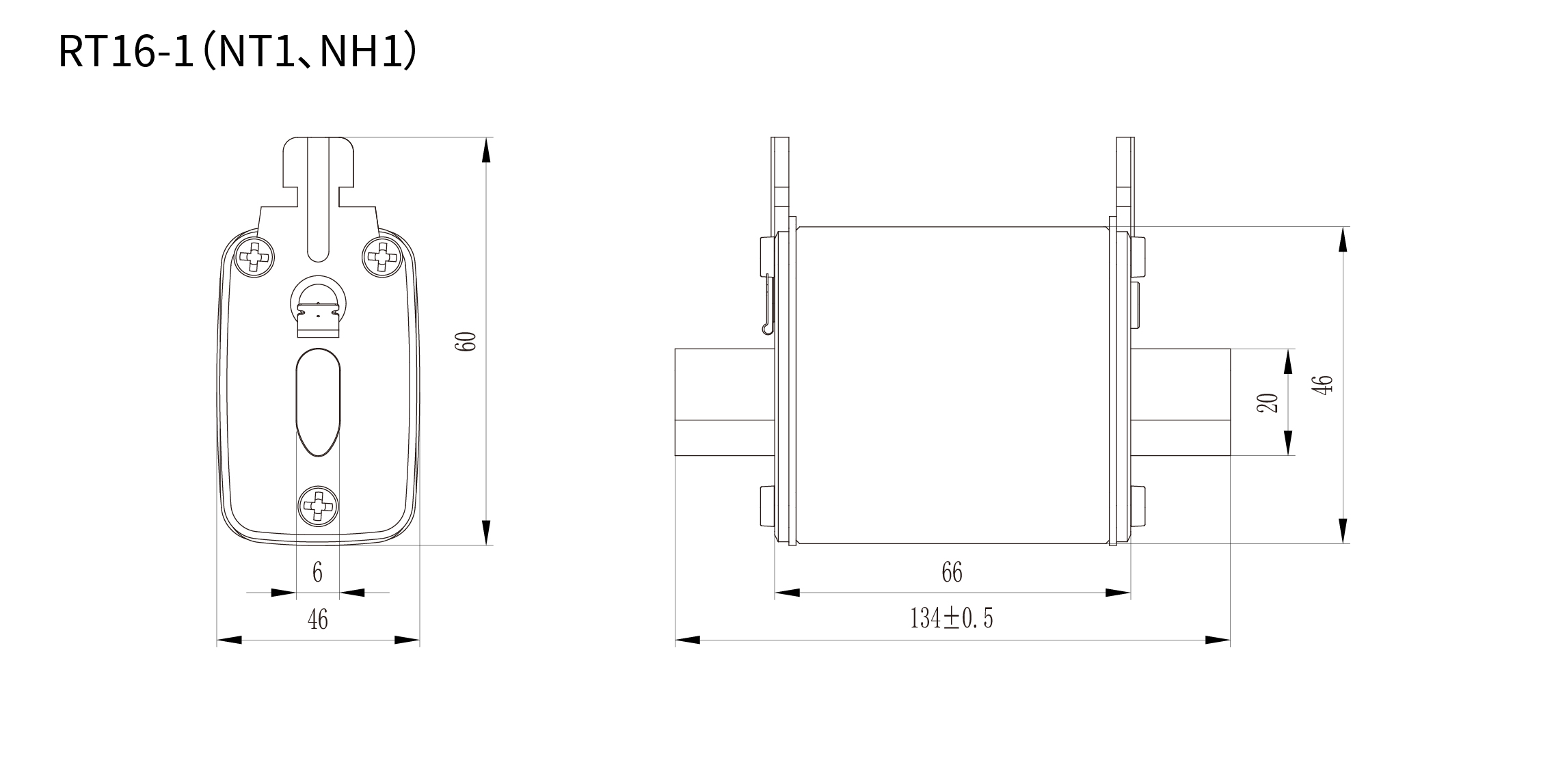

外形尺寸圖
修正系數圖
特性曲線圖
