產品說明
產品名稱：充電樁用熔斷體
產品型號：DNT3-R1J
額定電壓：1000 V dc
額定電流：315~1100 A
額定分斷能力：50 kA
分斷范圍及使用類別：aR
產品尺碼：3
安裝形式：接觸片式（平板型）
產品重量：1275 g（±3% ）
安裝要求：M12（38±1 N.m）
時間常數：10~15 ms
認證標志：CCC、TUV、CE、
參考標準
IEC 60269-4
GB/T 13539.4
| 產品型號 | 額定電流In | I2t（A2S）弧前 | I2t（A2S）熔斷 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNT3-R1J-315A/1000V dc | 315 | 13500 | 41100 | 29 | 53 | 97 |
| DNT3-R1J-350A/1000V dc | 350 | 17800 | 54100 | 32 | 58 | 107 |
| DNT3-R1J-400A/1000V dc | 400 | 24600 | 74800 | 36 | 65 | 120 |
| DNT3-R1J-450A/1000V dc | 450 | 34500 | 105000 | 39 | 70 | 129 |
| DNT3-R1J-500A/1000V dc | 500 | 46100 | 140000 | 41 | 75 | 136 |
| DNT3-R1J-550A/1000V dc | 550 | 62300 | 190000 | 44 | 79 | 145 |
| DNT3-R1J-630A/1000V dc | 630 | 91100 | 277000 | 48 | 86 | 159 |
| DNT3-R1J-700A/1000V dc | 700 | 130000 | 395000 | 50 | 91 | 165 |
| DNT3-R1J-800A/1000V dc | 800 | 195000 | 593000 | 54 | 99 | 181 |
| DNT3-R1J-900A/1000V dc | 900 | 285000 | 867000 | 57 | 105 | 191 |
| DNT3-R1J-1000A/1000V dc | 1000 | 393000 | 1200000 | 61 | 112 | 204 |
| DNT3-R1J-1100A/1000V dc | 1100 | 549000 | 1670000 | 63 | 116 | 213 |
適用條件
-充電樁系統
產品優勢
-易于安裝和替換。
-占比空間小，適用范圍廣。
-快速熔斷，為電路提供保護。

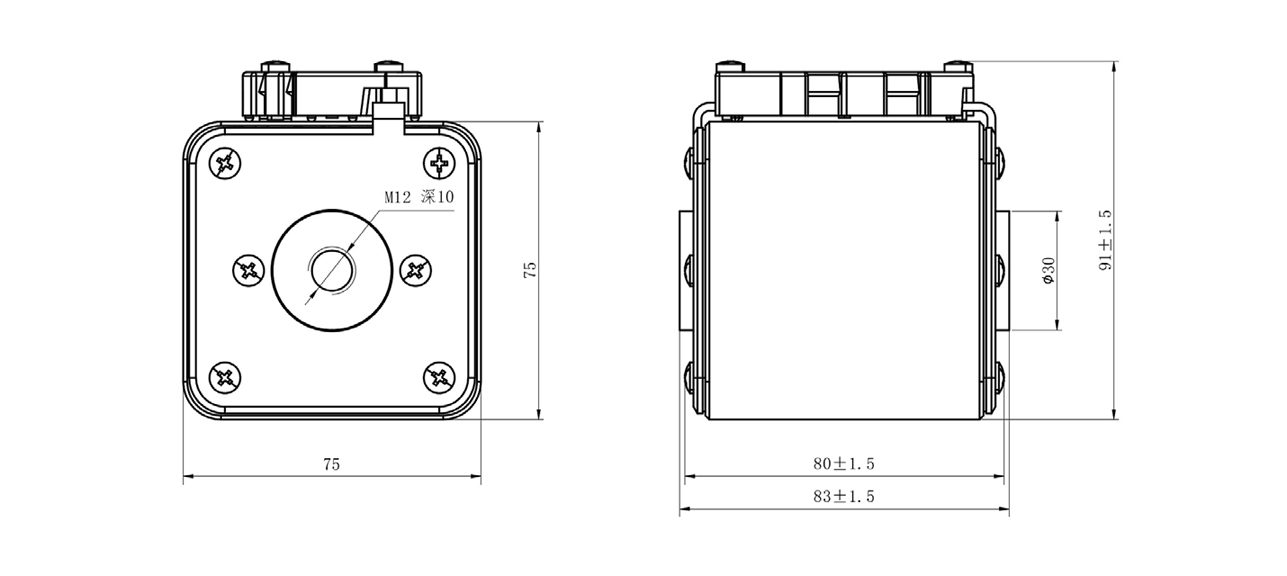

尺寸圖
外形尺寸
安裝說明
1.安裝時，螺柱旋入的尺寸不超過 11mm( 建議 10mm)；
2.擰緊螺母時，保持螺柱不能旋轉；
3.建議使用螺柱安裝，螺柱擰入時無推薦力矩，以旋入低于螺紋深度 1MM 為準。
4.螺母擰緊力矩 21±1N.m

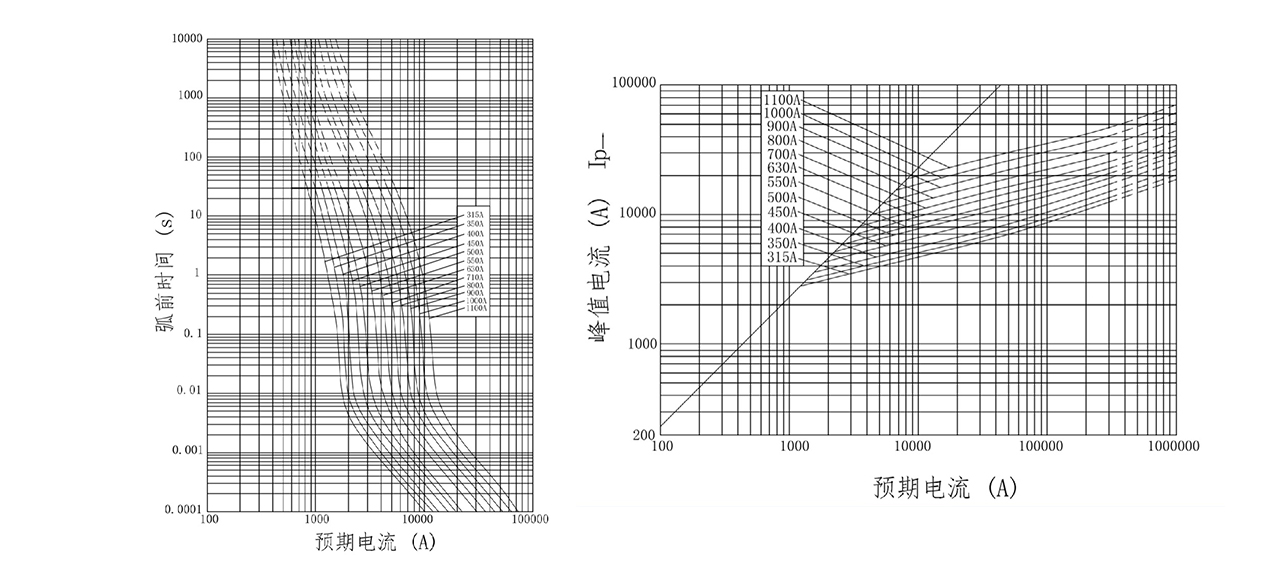

特性曲線
文件下載
